Analyses dans l’industrie minière
De l’échantillonnage à l’optimisation des procédés grâce à une analyse précise des particules
Des analyses granulométriques précises permettent d’optimiser les circuits de broyage, de stabiliser les procédés de flottation et de respecter de manière fiable les spécifications des produits.
Le traitement économique des matières premières minérales dépend dans une large mesure d’analyses précises. La distribution granulométrique, la teneur en fines et la forme des particules influencent des étapes clés du procédé telles que le concassage et le broyage, la classification, la flottation, la pelletisation et la déshydratation. Même de faibles écarts peuvent avoir un impact sur la consommation d’énergie, le débit, le taux de récupération des métaux et la qualité du produit. C’est pourquoi des analyses fiables constituent aujourd’hui un outil indispensable pour l’optimisation des procédés, le contrôle qualité et l’exploitation rentable des installations modernes de traitement des minerais.
Grâce au contrôle ciblé des procédés de broyage, de classification et de flottation, une analyse précise des particules contribue à réduire la consommation d’énergie, les pertes de matières premières et l’utilisation des ressources tout au long de la chaîne de traitement des minerais.
L’échantillonnage représentatif, fondement de résultats fiables
La qualité de toute analyse dépend avant tout de la qualité de l’échantillon. Même les instruments d’analyse les plus modernes ne peuvent fournir des résultats pertinents si l’échantillon n’est pas représentatif du matériau étudié.
Dans l’industrie minière, les flux de minerai hétérogènes, les variations de teneur en humidité et les différences importantes de granulométrie compliquent l’obtention d’un échantillon représentatif. Les phénomènes de ségrégation lors du transport des matériaux, les fluctuations de la teneur en minerai ou une répartition inégale de l’humidité peuvent entraîner des erreurs de mesure considérables. Des procédures d’échantillonnage normalisées constituent donc la base de toute surveillance fiable des procédés.

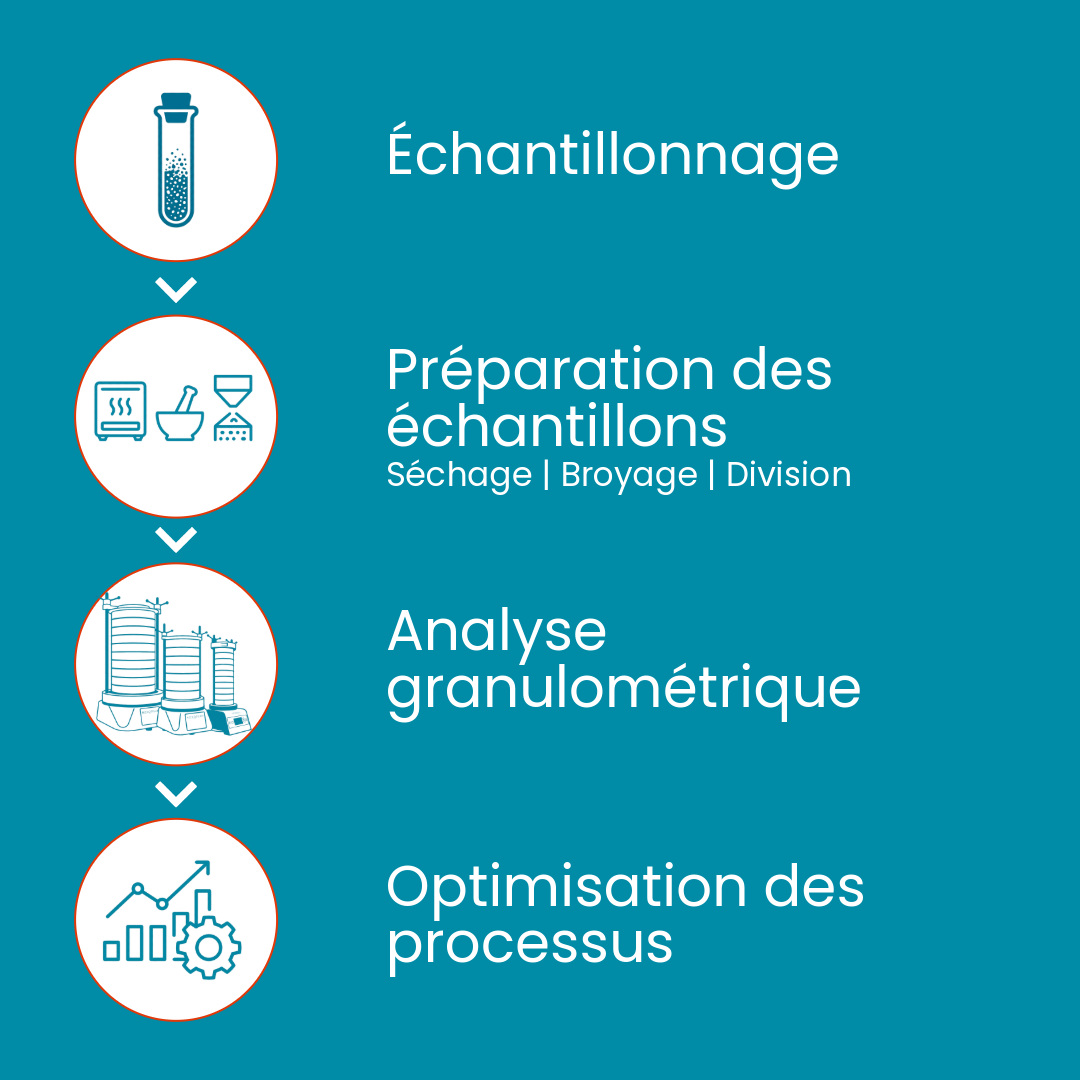

De l’échantillonnage à l’analyse des particules, puis à l’optimisation des procédés, des données précises permettent de prendre des décisions éclairées.
Préparation des échantillons : la clé de la qualité des données
Après l’échantillonnage, le matériau doit être préparé pour l’analyse en laboratoire. L’objectif est d’obtenir un échantillon de laboratoire apte à l’analyse à partir de plusieurs kilogrammes de matériau initial, sans modifier la composition réelle des particules.
Séchage
L
De nombreuses matières premières sont extraites ou transportées avec une humidité résiduelle. Avant l’analyse, l’échantillon doit souvent être séché avec précaution afin de réduire la formation d’agglomérats et de garantir des résultats reproductibles. En même temps, les températures ne doivent pas être suffisamment élevées pour modifier les propriétés du matériau.
Broyage
L
Les minerais grossiers ou les échantillons de roche sont souvent réduits à une granulométrie adaptée au moyen de concasseurs à mâchoires, de concasseurs à cylindres ou de broyeurs de laboratoire. Il convient d’éviter la génération artificielle de fines, qui pourrait fausser les analyses ultérieures.
Division de l’échantillon
L
Comme l’échantillon initial pèse souvent plusieurs kilogrammes alors que quelques grammes seulement sont généralement nécessaires pour l’analyse, une division de l’échantillon en plusieurs étapes est effectuée. Les diviseurs à riffles ou les diviseurs rotatifs garantissent que la composition de l’échantillon reste représentative même après la réduction de sa masse.
L’analyse granulométrique comme outil de pilotage des procédés
Ce n’est qu’après une préparation adéquate des échantillons que l’analyse granulométrique proprement dite est réalisée. La distribution granulométrique influence pratiquement tous les processus clés du traitement des minerais :
• Degré de libération des minéraux valorisables
• Efficacité des hydrocyclones et des classificateurs
• Comportement en flottation
• Aptitude à la pelletisation des concentrés
• Performance de déshydratation
• Respect des spécifications des produits
L’analyse des fractions fines et ultrafines est particulièrement déterminante, car même de faibles variations peuvent avoir des répercussions importantes sur les procédés en aval.
La technologie de tamisage adaptée aux différentes applications minières
Les exigences en matière d’analyse granulométrique dans l’industrie minière sont variées. Alors que la surveillance des procédés de concassage et de classification nécessite souvent l’analyse de grandes quantités d’échantillons et de granulométries plus grossières, les concentrés de minerai, les poussières de charbon ou les minéraux industriels requièrent des analyses de très haute précision dans la gamme des particules fines.
NEXOPART propose différentes solutions pouvant être utilisées en fonction des propriétés du matériau, de la granulométrie et de la quantité d’échantillon.
Tamiseuses de laboratoire EML pour analyses par tamisage à sec et par voie humide
Les tamiseuses de laboratoire EML reposent sur le principe du tamisage vibratoire et permettent la préparation ainsi que la détermination de la granulométrie de matériaux en vrac secs et humides. L’entraînement électromagnétique génère un mouvement de projection tridimensionnel du matériau à tamiser, offrant à chaque particule la possibilité de traverser une ouverture de maille et d’être séparée en fonction de sa taille.
La gamme EML comprend trois modèles destinés à différentes quantités d’échantillons et différents diamètres de tamis :
- EML 200 pour des tamis de contrôle d’un diamètre de 50 mm à 200 mm ou 203 mm
- EML 315 pour des tamis de contrôle d’un diamètre de 200 mm à 315 mm
- EML 450 pour des tamis de contrôle d’un diamètre de 400 mm à 450 mm
Cela permet de sélectionner la solution la plus adaptée en fonction du volume de l’échantillon, de la plage granulométrique et des exigences du laboratoire.
Les tamiseuses de laboratoire EML conviennent particulièrement aux laboratoires miniers pour :
- Le contrôle des processus de concassage et de broyage
- L’analyse d’échantillons de minerai, de sable et de gravier
- La surveillance des processus de classification
- Le contrôle qualité des granulats
- Le tamisage humide de matériaux humides ou difficiles à disperser
- Les contrôles de routine en laboratoire et en production
UWL 400 pour les matériaux en vrac lourds et les grands volumes d’échantillons
Pour les matériaux à granulométrie grossière ou les volumes d’échantillons importants, les tamiseuses de laboratoire classiques atteignent souvent leurs limites. C’est dans ce contexte que l’UWL 400 trouve toute son utilité.
En tant que plus grande et plus puissante tamiseuse de laboratoire 3D de NEXOPART, elle est spécialement conçue pour les matériaux secs en vrac lourds avec une charge d’échantillon pouvant atteindre 20 kg.
Applications typiques :
- Tamisage de contrôle des produits de concassage
- Analyse des produits issus des concasseurs primaires et secondaires
- Surveillance de la granulométrie d’alimentation des circuits de broyage
- Détermination de la granulométrie des granulats
- Contrôle des procédés dans les carrières et les exploitations minières à ciel ouvert
Tamisage à jet d’air pour les particules fines et ultrafines
Alors que les tamiseuses vibratoires révèlent tout leur potentiel pour les fractions plus grossières, les poudres fines imposent des exigences particulières en matière d’analyse. Les concentrés de minerai de fer, les poussières de charbon, les farines de calcaire, les farines de phosphate et les minéraux industriels ont souvent tendance à s’agglomérer.
Le tamisage à jet d’air a été développé spécifiquement pour ces applications. Le e200 LS de NEXOPART combine une buse à fente rotative avec une dépression réglable. Cela permet de désagglomérer les particules et de transporter efficacement les particules fines à travers le tamis d’essai.
Le tamiseur à jet d’air est adaptée aux analyses de 20 µm à 4 mm et, avec un adaptateur optionnel, jusqu’à 5 µm. Elle fonctionne avec une dépression réglable de 1 500 à 5 000 Pa et des débits d’air de 70 à 130 m³/h. De plus, la reconnaissance des tamis par RFID et la régulation automatique de la dépression assurent une excellente reproductibilité des résultats de mesure.

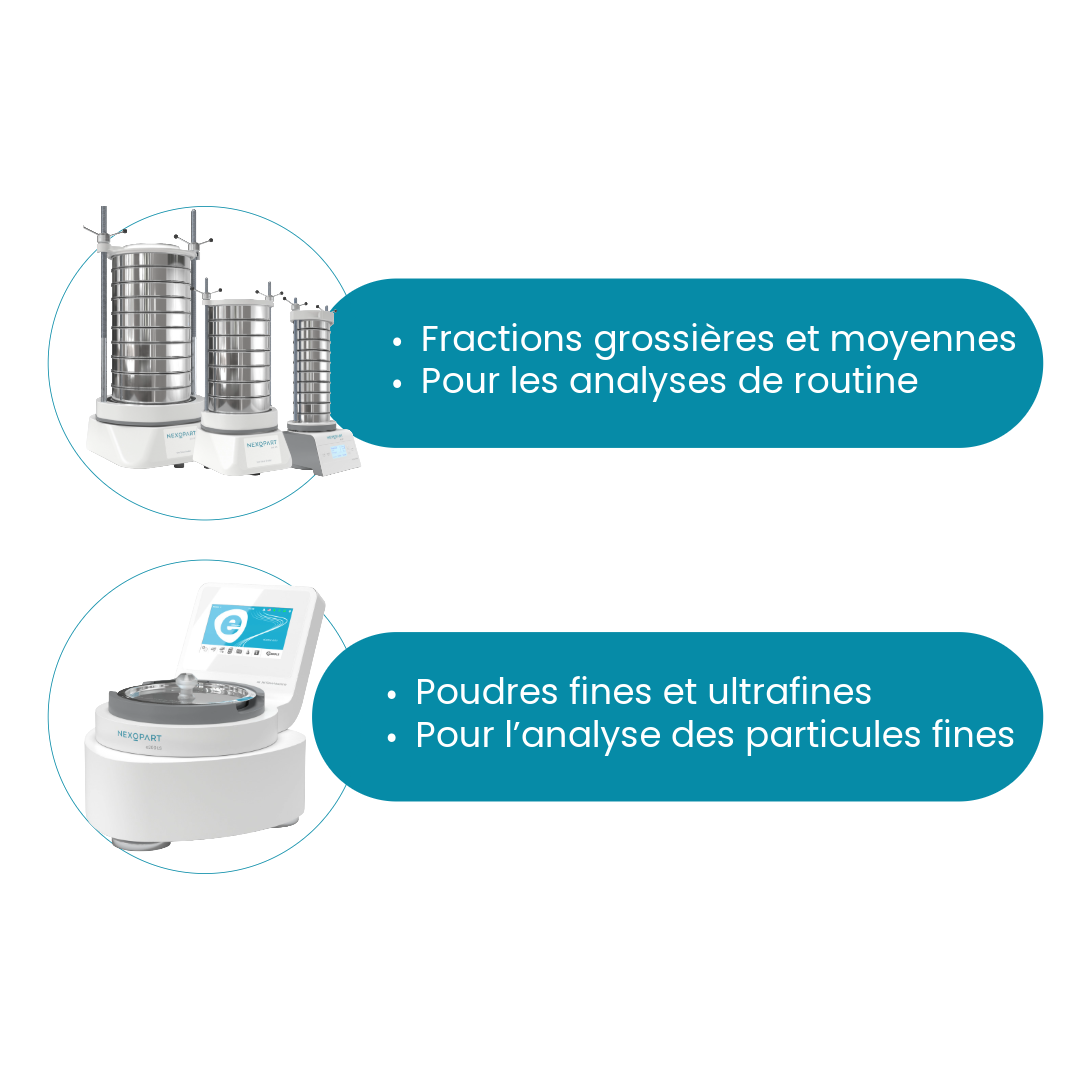

Le tamisage à jet d’air comparé aux méthodes alternatives
Le tamisage vibratoire classique est parfaitement adapté aux matériaux plus grossiers et aux analyses de routine sur une large plage granulométrique. Toutefois, avec les poudres fines et cohésives, les agglomérats ou le colmatage des tamis peuvent réduire l’efficacité de la séparation.
Les méthodes de diffraction laser fournissent des résultats rapides et permettent de mesurer même les particules les plus fines. Cependant, elles reposent sur des modèles optiques et calculent des diamètres équivalents de particules. À l’inverse, de nombreuses spécifications de produits dans l’industrie minière sont basées sur les refus réels au tamis à des seuils de coupure définis, par exemple 45 µm, 63 µm ou 75 µm.
Le tamisage par jet d’air comble cette lacune en permettant une détermination physique et reproductible de ces fractions fines.
Applications concrètes dans la pratique minière
Optimisation des circuits de broyage
L
Dans les installations de traitement du minerai de fer, du cuivre ou de l’or, la réduction granulométrique compte parmi les étapes de procédé les plus consommatrices d’énergie.
La surveillance régulière de la fraction inférieure à 45 µm permet de détecter rapidement un surbroyage ou un sous-broyage :
- Teneur en fines trop élevée → consommation d’énergie inutilement élevée et usure accrue
- Teneur en fines trop faible → libération insuffisante des minéraux valorisables et rendement plus faible
Les résultats des analyses contribuent à l’optimisation de la vitesse des broyeurs, de la charge en corps broyants et des paramètres de classification.
Étant donné que le broyage fait partie des procédés les plus énergivores du traitement des minerais, l’optimisation des paramètres de broyage peut également réduire la consommation énergétique spécifique et favoriser une exploitation plus économe en ressources.
Surveillance des hydrocyclones et des installations de classification
L
L’efficacité des hydrocyclones dépend directement de la distribution granulométrique des matériaux d’alimentation et de sortie. Des analyses granulométriques régulières permettent de contrôler des fractions fines et grossières définies et contribuent à l’optimisation de la précision de séparation.
Stabilisation des procédés de flottation
L
La distribution granulométrique influence fortement le comportement en flottation. Les particules trop grossières ne sont souvent pas totalement libérées, tandis que les particules ultrafines peuvent adhérer moins efficacement aux bulles d’air. L’analyse de l’alimentation, des concentrés et des rejets (tailings) fournit ainsi des informations précieuses pour stabiliser le taux de récupération des métaux et la qualité du produit.
Contrôle qualité des minéraux industriels
L
Pour des produits tels que le carbonate de calcium, le kaolin, le talc ou la farine de quartz, les spécifications produit sont souvent définies par des refus au tamis déterminés. Des analyses granulométriques précises permettent une libération fiable des lots et garantissent le respect des exigences de qualité spécifiques des clients.
Une valeur ajoutée pour les laboratoires miniers modernes
Les laboratoires miniers modernes ont besoin de différentes technologies d’analyse afin de couvrir l’ensemble des matières premières minérales. Avec les tamiseuses de laboratoire EML, l’UWL 400 et le tamiseur à jet d’air e200 LS, NEXOPART propose des solutions adaptées aux fractions de particules grossières, intermédiaires et ultrafines.

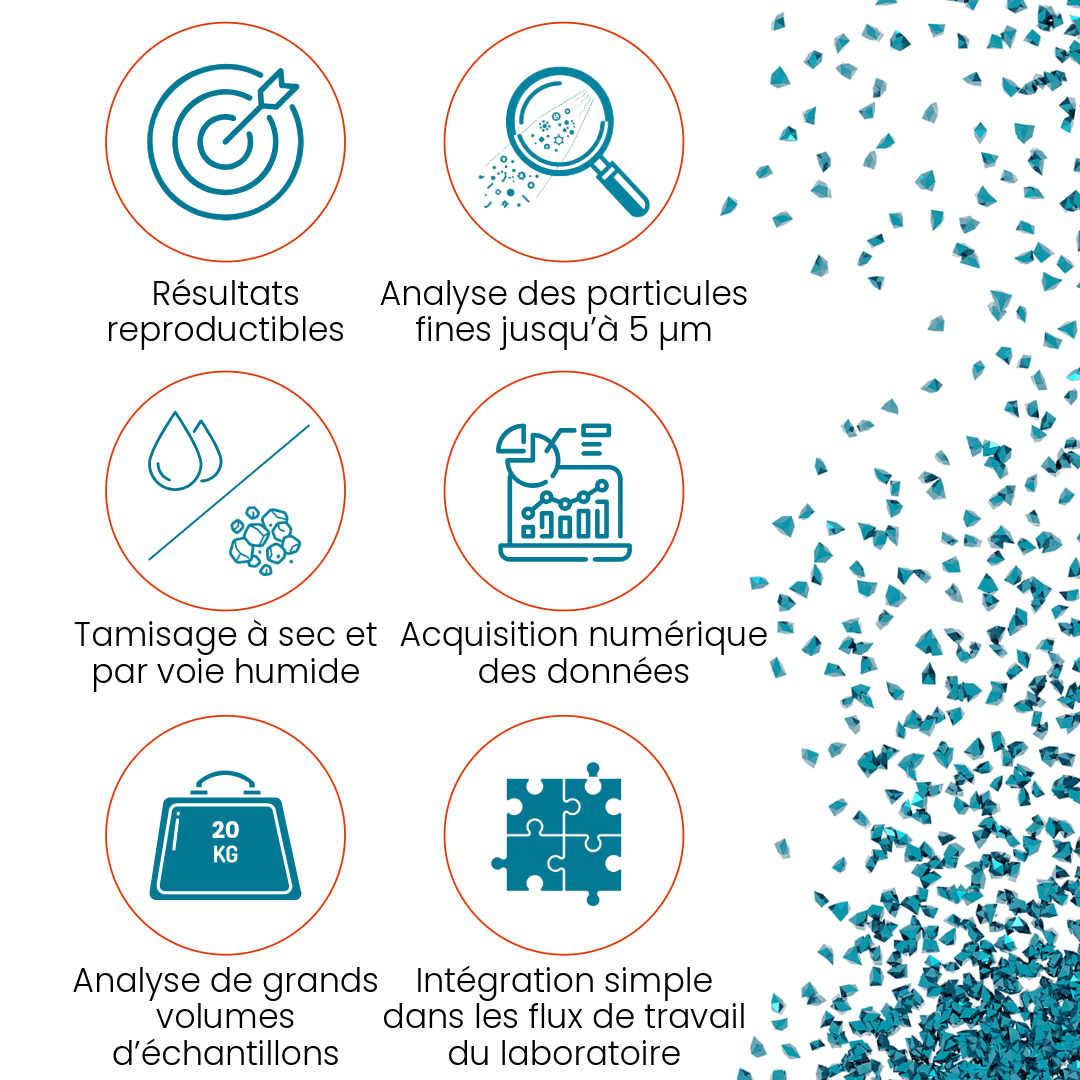

Les principaux avantages sont :
- Des résultats d’analyse reproductibles
- Des procédures d’essai standardisées
- Une utilisation flexible pour les matériaux secs et humides
- L’analyse de grands volumes d’échantillons jusqu’à 20 kg
- Des analyses précises des particules fines jusqu’à 5 µm
- L’acquisition et la documentation numériques des données
- Une intégration simple dans les processus de laboratoire existants
